Anneaux céramiques PTCR HTH pour le contrôle de la température dans le four

Qu'est-ce que le PTCR ?

Le PTCR est un anneau en céramique qui enregistre toute la chaleur qui lui est transférée dans le four de frittage pendant la cuisson. Grâce à l'utilisation de techniques et de matériaux très avancés, il fournit une représentation précise du processus de chauffage qui se déroule dans le four dans la zone de l'anneau. Le PTCR permet d'obtenir une qualité extraordinaire de restauration en zircone.

La température réelle réglée dans le four pendant la cuisson, telle que mesurée par les thermocouples, ne garantit pas la répétabilité des conditions de cuisson, ce qui affectera bien sûr la qualité du produit final. Le thermocouple ne donne la température exacte que pour un certain point, qui ne coïncide pas avec la température de l'ensemble de la zone du produit. La température finale du produit est déterminée par le transfert de chaleur total et n'est pas mesurée par le thermocouple. En outre, la même température réglée dans différents fours ne garantit pas le même traitement thermique.

L'anneau PTCR a été conçu pour obtenir une meilleure représentation du processus de cuisson afin de mieux contrôler la température transférée.

Le PTCR mesure la quantité totale de chaleur transférée autour de l'anneau par conduction, convection et radiation. Il prend en compte les différentes conditions de combustion qui peuvent se produire dans le four, telles que les radiateurs, les gradients de température, le flux de gaz, le coefficient de transfert de chaleur, le temps, le réglage du four, etc. Grâce à la mesure de la chaleur totale, la répétabilité du processus est assurée, et donc également la qualité du produit final.

Cliquez sur la vidéo ci-dessous pour la présentation !

Comment fonctionne un anneau PTCR ?

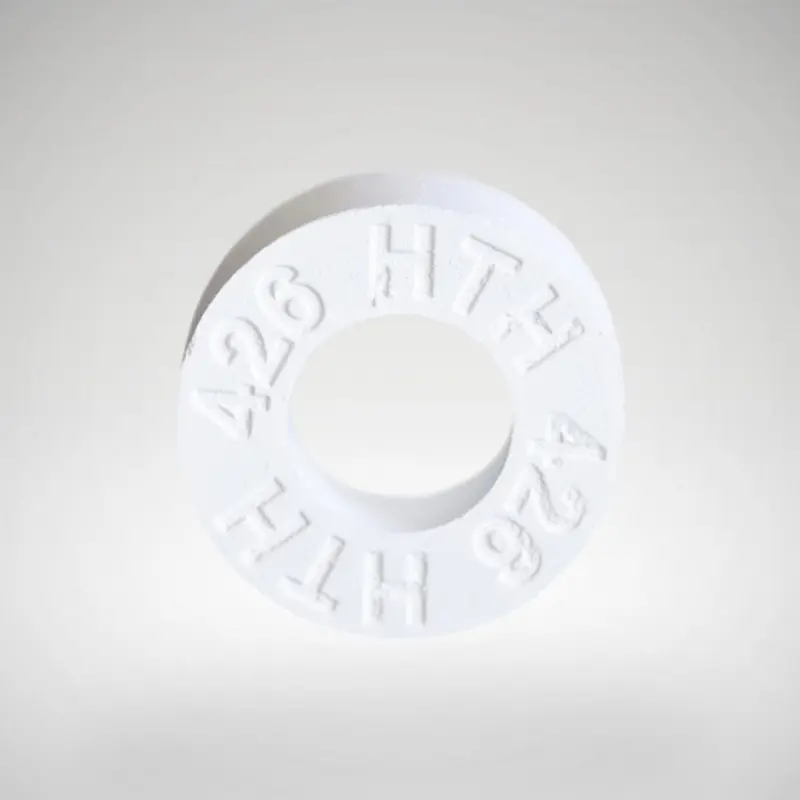

Le PTCR est un anneau en céramique qui se rétracte lorsqu'il est exposé à la chaleur. Le degré de rétrécissement dépend de la température réelle dans le four, des propriétés de transfert de chaleur du four et de la durée d'exposition à la chaleur. Le retrait (le degré de rétrécissement du diamètre de l'anneau) est mesuré à l'aide d'un micromètre numérique ou digital.

Pour des raisons de simplicité et de comparaison, le retrait (et donc la quantité totale de chaleur absorbée) est traduit en un seul paramètre - la température annulaire (RT). En bref, il ne s'agit pas d'une température, mais d'un paramètre dépendant du temps et de la température. Par exemple, la RT ne reflète pas la température maximale du processus de combustion et ne correspond pas à la température réelle dans le four, car le PTCR accumule toute la chaleur absorbée au fil du temps.

La contraction mesurée est convertie par un tableau en RT (température de l'anneau), qui est la température effective décrivant toute la chaleur absorbée par l'anneau et les produits dans le four. La température de l'anneau est la température totale de l'ensemble du cycle de cuisson et n'est pas directement liée à la température en degrés Celsius, Fahrenheit ou Kelvin. La lecture de la température de l'anneau est influencée par le temps de maintien. À température constante, le PTCR continue à se contracter, ce qui entraîne une lecture plus élevée. Le temps de maintien maximum (0,5-10h) dépend du type d'anneau utilisé.

Quand le PTCR est-il utilisé ?

En raison de ses propriétés spécifiques, le PTCR a un large éventail d'indications, dont les principales sont les suivantes :

A) Contrôle et optimisation des processus

B) Identification des problèmes

C) Augmentation du débit

D) Augmentation de la qualité du produit final

E) Réduction du temps et du coût de l'inspection du produit final

Utilisation générale

Étape 1 - Placement de l'anneau dans le four

Étape 2 - Brûlage

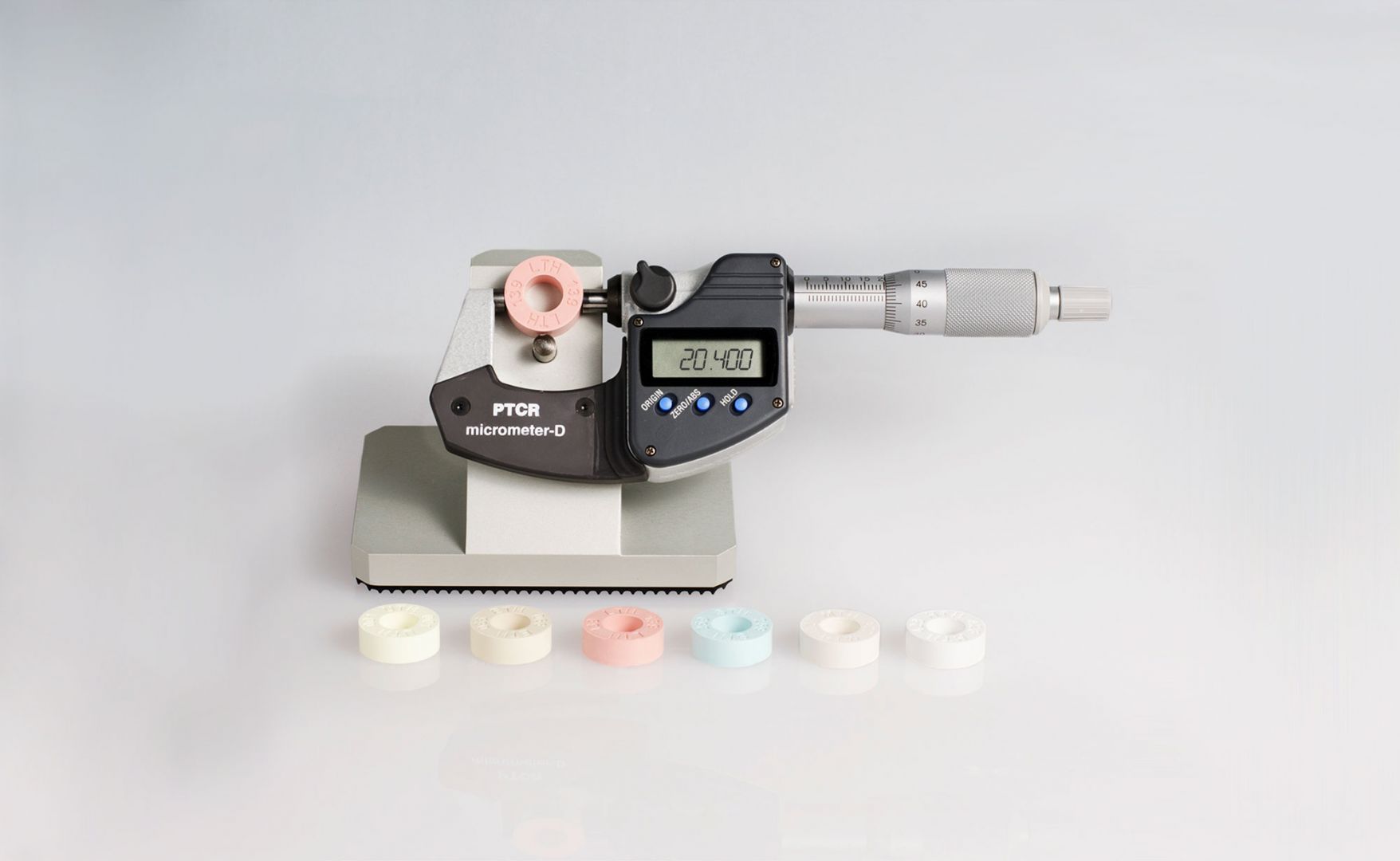

Étape 3 - Mesure du diamètre de l'anneau à l'aide d'un micromètre

Etape 4 - Conversion du diamètre en RT (température de l'anneau), selon le tableau de correspondance reçu avec l'anneau.

Présentation: jeu de 15 anneaux prétraités HTH - 1450°C - 1750°C
